一、產品型號：LNAW-1000，2000

二、產品名稱：微機控制臥式拉力試驗機

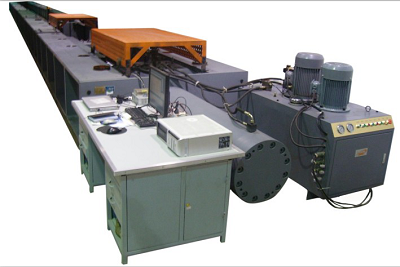

三、參考圖片：

四、設備簡介：

本機主要適用于需要閉環控制的拉伸試驗，可用于鋼絲繩、電纜、錨鏈、纜繩、導線、鋼鉸線、吊裝帶、安裝帶、鉤環、光纜、棒材、繩類等電力設備及an全設備的拉力測試。該機由主機、液壓站、控制臺、夾具等部分組成，由電氣控制臺及微機控制系統操縱各部分動作。

滿足標準：

GB/T 2611-92       試驗機通用技術要求

GB/T 228-2002              金屬拉伸試驗方法

1、主機部分

主機采用臥式框架結構，由橫梁組件、伺服油缸、頂部組件、導軌連接體、反力架、傳感器、夾頭組件等組成。伺服油缸具有快退、快進的功能。所有動作均由控制臺進行控制，完成各種測試功能。

2、液壓站

液壓站是設備的動力機構，為整個設備的運行提供動力源，液壓站由電機油泵組件、比例伺服閥、換向閥、溢流閥、節流閥、冷卻器、高壓精mi過濾器、du家研制的壓力隨動系統等組成（壓力隨動系統保證系統不發熱）。油泵采用高壓泵，噪音底，可靠性高。加載時采用高壓小流量以降低能耗，避免系統發熱，并帶有風扇冷卻系統。

獨特的設計自動的使系統壓力總是比使用壓力高1MPa，即節省能耗，又降低發熱，保證了系統長時間使用的可靠性。

3、控制臺

控制臺控制試驗機的運行和數據處理部分，包括控制測量系統，電器拖動單元，計算機控制系統及試驗軟件，打印報告部分。

4、夾具

插銷式夾具、楔形夾具或根據客戶要求定制夾具

五、外觀說明

1．本機采用鋼材框架結構，大方美觀

2．框架焊接后退火時效處理后整體精加工，保證長時間使用不變形

3．采用與顧客協商一致的顏色噴漆處理，使顧客的設備保持整體形象的一致性

六、主要指標

1.zui大負荷： 5000KN,2000KN,1000KN,600kN,300KN等

2.測量范圍： 百分之2-100FS（測量精度：±1％）

3.結構型式： 臥式

4.量程：         全程不分檔

5.分度值： zui小分度值10N

6.示值誤差： ±百分之1

7.活塞行程： 根據客戶要求

8.夾具形式 根據客戶要求

9.有效拉伸空間： 定制

10.有效試驗寬度 800mm

11.拉伸空間中xin高度 ≥500mm

12.拉伸空間有級調節： 范圍：約0.5m

13.位移分辨率及精度: 0.001mm，精度優于±百分之1

14.保載力值： 任意設定

15.保載精度： ±百分之1

16.活塞zui大加載速度： 根據客戶要求

17.試驗機具有保載試驗功能

18.采用計算機控制，具有力、位移自動跟蹤測量

19.加荷速率任意設定、試驗力量程不分檔

20.恒負荷拉伸，加荷速率任意設定

21.能迅速準確地實現負荷、位移的數字標定，具有過載保護百分之105， 位置保護等功能

22.試樣拉斷瞬間能停車
