一、產品型號：LNTL-S1000,500,200

二、產品名稱：全自動彈簧拉壓試驗機

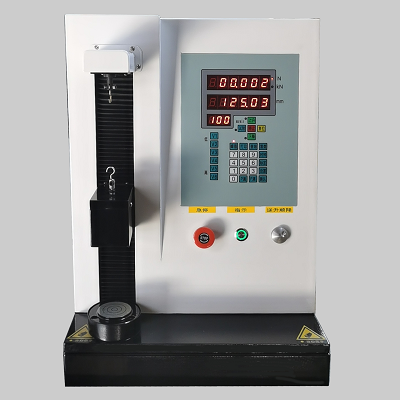

三、參考圖片：

四、產品特點及用途：

全自動彈簧試驗機主要用于大型精mi螺旋彈簧、碟型等各種彈簧的強度、性能檢測，廣泛用于鐵路、軍工企業,工礦企業等。試驗操作和數據處理符合GB/T7796-2005《彈簧拉壓試驗機技術條件》的要求。

基本概念

1.分 辨 力：試驗機指示裝置能有效分辨的zui小示值差 ；

2.負荷峰值：試驗過程中試樣所承受的zui大力值；

3.彈簧自由長（高）度：拉伸、壓縮彈簧兩端沒有被施加任何外力時的長度值；

4.剩余高度：彈簧在外力的作用下發生形變后物體的高度，用H表示；

5.變 形 量：彈簧沿負荷作用方向產生的相對位移，其變形的高度(自由高度–剩余高度)用△H表示；

6.彈簧剛度：使彈簧產生單位長度（角質）變形所需的負荷或扭矩，K=（F2-F1）/（H2-H1）單位用N/mm表示；

7.彈簧柔度：使彈簧產生單位負荷或扭矩所需要產生的單位長度變形，K=（H2-H1）/（F2-F1）單位用mm/N表示；

8.平均剛度：彈簧分段剛度的平均值；

9.平均柔度：彈簧分段柔度的平均值。

依據標準：

JB/T 7796-2017《彈簧拉壓試驗機》

JIS B7738-2001《壓縮和拉伸盤簧試驗機》

JJF 1134-2005《專用工作測力機校準規范》

五、主機

1、采用高強度單臂結構。

2、傳動系統：由精mi同步帶輪、精mi滾珠絲杠副及導向部分等組成。

3、驅動系統：采用步進電機驅動、噪音小，壽命長，傳動平穩，性能穩定、可靠。具有過載、過流、過壓、自動對盤、位移上下限位和緊急停止等保護功能。

4、整機功能：

1、數據儲存、打印功能

2、對于彈簧的試驗，可自動計算彈簧剛度（或K值）。

3、清零：試驗力、位移可根據需要隨時清零。

4、校準：能實現試驗力示值的準確度標定。

5、試驗方式：可以實現試驗力、試驗速度、位移等多種控制方式，有以下功能：

1) 設定彈簧的剩余高度，檢測彈簧的試驗力

2) 設定變形量，檢測彈簧的試驗力

3) 設定試驗力，檢測彈簧的剩余高度

4) 設定試驗力，檢測彈簧的變形量

6、單個彈簧5個檢測點。

7、彈簧變形量模式位移（高度）自動清零。

8、位移（高度）誤差修正

9、有過載自動停機功能；

10、加載速度：9種可供選擇

四、試驗機的主要技術指標：

10.zui大試驗力（N）         500

11.有效測量范圍 百分之1-100FS

12.試驗力zui小分辨率（N） 0.001N

13.位移zui小分辨率（mm） 0.01

14.試驗zui大行程（mm） 200

15.壓盤直徑（mm） φ50mm

16.上、下壓盤平行度誤差（mm） ≤0.1mm

17.上、下壓盤偏移量誤差（mm） ≤1.0mm

18.試驗力示值相對誤差 ≤±百分之1.0

19.試驗力示值重復性相對誤差         ≤百分之1.0

20.試驗力零點相對誤差 ≤±百分之0.1FN

21.變形示值誤差 ≤±(50+0.15l)μm

22.電源電壓AC（V）及功率 220V±百分之10  50HZ，0.75kw

23.外形尺寸：長×寬×高（mm） 450*300*620mm

24.重量（KG） 約100KG
