一、設備名稱：全自動材料彎曲試驗機

二、設備型號：LNW-Q40L

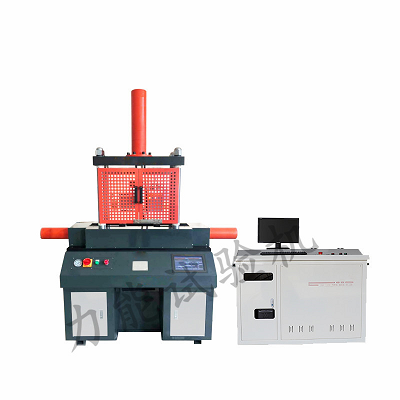

三、參考圖片

（參考圖，具體以實物為準）

四、重要功能：

1.對各種金屬材料、非金屬材料、復合材料等試件，在室溫環境下進行0°～180°彎曲試驗測試及研究。

2.可做各種板材、鋼筋等圓鋼的 V 型、U 型彎曲試驗，檢測標準執行 GB/T232-2010《金屬材料彎曲試驗方法》中的相關條款，檢測板材在規定彎曲角度下板材毛坯面裂紋情況。也可進行 SEP1390 焊接彎曲試驗

3.0°～180°范圍內，任意設定角度彎曲試驗。

五、重要特點：

1.人體工程學設計，機宜人、人適機，符合人-機-環境系統，gao效、健康、shu適、an全。

2.四立柱結構，主加載液壓缸上置，副加載雙油缸，高剛性、高穩定性載荷承載機架、工作臺。

3.液壓加載系統、載荷機架、操控系統一體化集成，快捷、輕便、小巧。

4.全自動控制，自動完成材料彎曲試驗的垂向加載、水平加載，實時顯示彎曲角度，數據自動處理。

5.主加載垂向油缸可獨立操控，完成試件三點抗彎曲試驗和四點抗彎曲試驗。

6.主加載垂向油缸可獨立操控，將試樣彎曲到≤180°設定角度。

7.主加載垂向油缸將試樣彎曲到一定角度后，兩個雙側水平副油缸同時加載，將試樣彎曲到180°。

8.雙控雙向液壓油缸，快速加載、快速運行、快速試驗，快速返回。

9.高精度位移傳感器、精zhun測控。

10.加載速度可調、點動、聯動、程控、實時數顯。

11.zui大彎曲角度180°；在0°～180°試驗過程實時顯示彎曲角度。

12.滾轉式彎曲裝置，兩支承輥自由滾動，支承輥隨試件彎曲轉動，減小摩擦力，真實反映彎曲試驗力。

13.彎曲支撐座創新設計，精zhun定位、gao效率快速試驗。

14.滾輪移動式試件料箱，試件彎曲試驗完成后，可直接落入試件料箱內。

15.電路板采用光電隔離設計，抗干擾能力強。

16.多重保護功能：過載、過流、過壓保護；試樣破斷時an全保護；緊急停機保護。

六、重要參數：

1.垂直方向zui大試驗力               100，300，600KN

2.水平推力力                            100，200，300KN

3.主機結構                                               立式

4.驅動方式                                   伺服三油缸全自動

5.負荷保護                                   百分之105過載保護

6.有效測力范圍                          zui大負荷的百分之1-100

7.測力示值誤差                                  ≤±百分之1

8.位移精度                                          ±百分之1

9.垂直油缸zui大行程（mm）            300

10.支座調節范圍（mm）            0-360

11.垂直油缸zui大速度（mm/min）        100

12.壓頭寬度（mm）                            160（可定制）

13.支輥直徑（mm）                             40（可定制）

14.彎曲角度                                        0~180°
