一、產品名稱：制動片剪切強度試驗機

二、產品型號：JQJ-300B

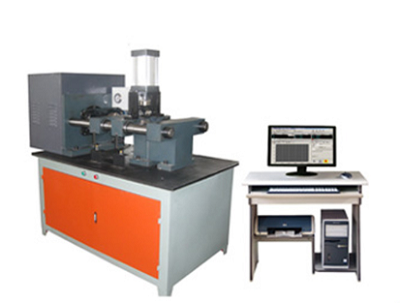

三、參考圖片：

四、設備簡介

剎車片剪切強度試驗機是專門道路車輛、制動襯片等機構而設計的新一代微機控制壓剪試驗機。本機完全符合《GB/T22309-2008道路車輛制動襯片盤式制動塊總成和鼓式制動蹄總成剪切強度試驗方法》。該試驗機主機與輔具的設計借鑒了先進的技術，外形美觀，操作方便，性能穩定可靠，無wu染，噪音低，效率高。而且所有試驗操作均可以通過鼠標在計算機上自動完成。良好的人性化設計使試驗操作更為簡便。

依據標準：

ISO 6312－2001

GB 5763-2008《汽車用制動器襯片》

GB/T 22309-2008《道路車輛制動襯片盤式制動塊總成和鼓式制動蹄總成剪切強度試驗方法》

五、功能說明

A.主機部分

主機采用臥式框架結構，由橫梁組件、伺服作動器、頂部組件、導軌連接體、傳感器、工裝組件等組成。作動器具有快退、快進的功能。所有動作均由控制臺進行控制，完成各種測試功能。

B.伺服控制系統

控制臺控制試驗機的運行和數據處理部分，包括控制測量系統，電器拖動單元，計算機控制系統及試驗軟件，打印報告部分。

C.夾具

根據客戶定制夾具一套

D.結構和功能要求

?試驗機具有保載試驗功能

?采用計算機控制，具有力、位移自動跟蹤測量

?加荷速率任意設定、試驗力量程不分檔

?能迅速準確地實現負荷、位移的數字標定，具有過載保護百分之105， 位置保護等功能

六、主要技術指標

?zui大剪切力： 300kN

?測量范圍： 百分之2-100

?結構型式： 臥式

?剪切力測量控制精度： ≤±百分之1

?剪切行程： 300mm

?有效剪切空間（前后橫梁距離）： 500mm

?機臺中xin高度 300mm

?立柱跨度 ≥400mm

?zui大剪切加載速率： ≥3000N/S

?設備總功率： 2KW  380V 50HZ

?試驗機外形尺寸約： 1400*800*1300mm
