一、設備名稱：數顯自動型高強螺栓檢測儀

二、設備型號：LJZ-500D

三、zui大試驗力：500KN

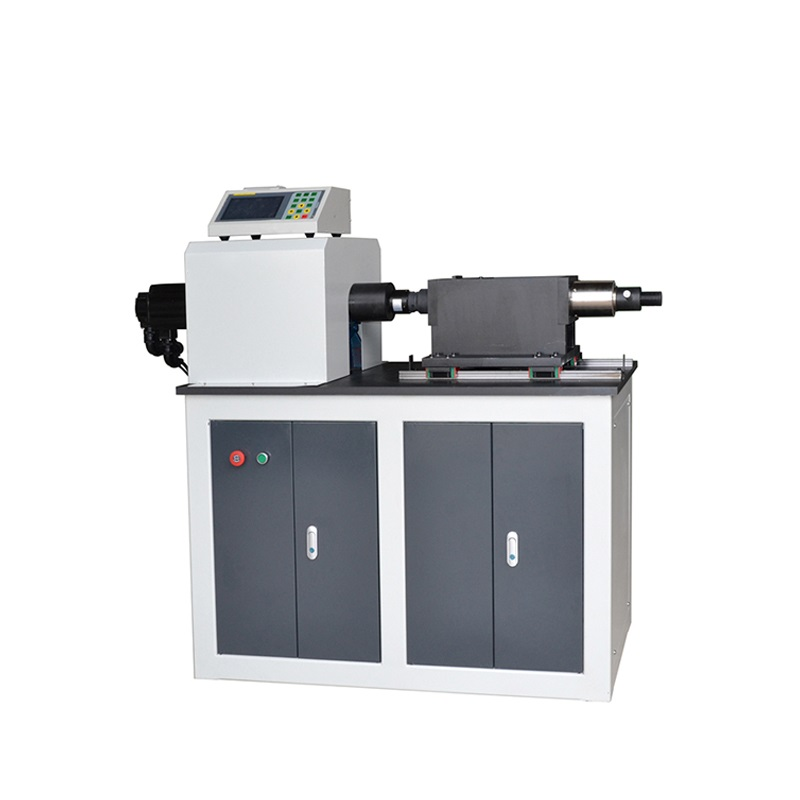

（設備外觀示意圖）

四、設備簡介：

LJZ-500D數顯自動型高強螺栓檢測儀根據GB50205-2001《鋼結構工程驗收規范》有關要求設計制造，可對大六角頭高強螺栓連接副(M16,M20,M22,M24,M27,M30)和扭剪型高強螺栓連接副(M16,M20,

M22,M24)的軸力、扭矩、扭矩系數、進行檢測，顯示并打印。當軸力達到標準規定的值后，檢測儀發出蜂鳴聲并記錄檢測數據，同時檢測儀根據檢測的軸力和扭矩自動計算出扭矩系數并且自動顯示出來；當一組試驗做完后檢測儀自動計算N個試件的平均軸力、平均扭矩、平均扭矩系數、標準偏差和變異系數等；鍵入試驗編號、高強度螺栓的型號、等級和規格等。

功能特點：

1.本檢測儀是根據國家zui新標準研制出的目前精度zui高、功能zui全、外觀設計優良、結構設計合理的一種多功能高強度螺栓檢測儀器。

2.它能檢測高強度大六角螺栓原始預拉力、平均預拉力、平均扭矩、扭矩系數、標準偏差

3.它還具有設置、檢測、標定、檢定、查詢、時間設定、數顯峰值保持、卸載和上下限紅綠燈顯示、報警提示及自動計算并打印原始數據及檢測結果等功能。

4.本設備操作簡單，如送計量部門檢定的話，攜帶方便，后期的設備升級及維修也ji其便捷。

5.為了便于用戶能與計算機聯機設置了RS232接口（注：此接口需單獨訂貨）；可將數據傳送到計算機，進行進一步的處理后，打印出報告。

6.該設備是目前我國高強度螺栓生產企業、工程質量檢測機構、鋼結構施工單位、工程監理機構、高速鐵路、橋梁電力、以及大專院校等科研機構zui受歡迎的一種低投入高回報的高強螺栓檢測儀器。

五、技術參數：

1.電源：控制系統：220V AC  ；

2.伺服電機：220V  功率：1Kw

3.軸力檢測范圍：20-500kN

4.扭矩檢測范圍：10-2000Nm

5.螺栓規格：M16-M30

6.螺栓長度：60mm-280mm

7.重復性：1%

8.相對分辨率：0.5%

六、結構優勢：

?主機高度采用臥式結構，人機設計原理，操作方便an全。

?螺栓扭—拉安裝測試模塊安裝于直線導軌之上，試件安裝調整便捷。

?傻瓜式軟件設計，試驗過程一鍵完成。

?主機機身下端配置工具箱，試驗操作人員工作更加便捷。

?輸入端采用減速機勻速加載，大大提高了實驗結果的一致性、重復性及真實性。

?打印方式及內容：檢定完每組8個后，自動計算并打印檢測結果。編號、日期、規格、標準預拉力、8個原始數據、平均拉力、平均扭矩、扭矩系數、標準偏差等。

?顯示：液晶顯示預拉力、扭矩雙數顯，具有峰值保持功能。

提示功能：預拉力、扭矩進入上下限具有紅綠燈顯示及報警提示功能。
